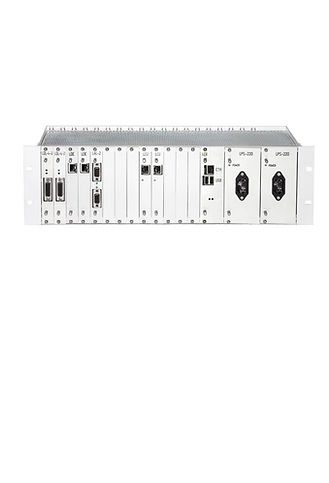

Центральный коммутатор LCE

Система связи с центральным коммутатором

Центральным модулем системы громкоговорящей связи является блок LCE, который поддерживает коммутацию, передачу и воспроизведение звукового сигнала высокого качества. Переговорные устройства, диспетчерские пульты и блоки коммутации фидерных линий подключенные к централи, создают единую систему громкоговорящей связи и оповещения.

LCE разработан для применения в сложных эксплуатационных условиях и имеет модульную конструкцию с поддержкой свободного наращивания.

Модификации

В состав блока LCE могут входить следующие компоненты:

  • LPS-48 - Плата ввода резервного питания DC48В

  • LPS-220 - Блок питания AC220В

  • LCU - Центральная плата с системой мониторинга по SNMP

  • LCU-IM-E1 - Центральная плата с интерфейсом Е1

  • LDL-2 - Плата SHDSL, 2 линии

  • LDL-4 - Плата SHDSL, 4 линии

  • LAL-2 - Плата аналоговых линий, 2 линии, используется для подключения ОПС, П-166, СКУД, радиостанций, устройств связи "Орех", системы записи переговоров, усилителей звука, АСУ ТП, АТС по E&M

  • LDE - Плата Ethernet, подключение до 12 устройств по IP, LBC-8

  • FXX-4 - Плата аналоговой телефонной линии, 4 линии. Для подключения АТС по FXO или аналоговых телефонов

  • LVE - Шлюз SIP

  • LCR - Плата записи переговоров

  • LSA-80 - Плата усилителя 80Вт

  • LVS-4 - Плата интерфейса E1 для стыка с АТС по E1

  • LDO - Плата оптической линии связи

Централь

Основные функции

  • Возможность организации симплексной и полноценной дуплексной связи

  • Модульная конструкция на 19 плат для свободной конфигурации по проекту

  • Подключение к одному блоку LCE до 60 оконечных устройств SHDSL или до 180 устройств IP

  • Объединение блоков по Ethernet для увеличения количества абонентов ГГС

  • «Горячая замена» линейных плат и «Горячее резервирование» центральной платы и платы питания

  • Неблокируемая TDM коммутация всех абонентов

  • Встроенная система записи и воспроизведения переговоров и звуковых файлов

  • Встроенный веб интерфейс для администрирования и конфигурирования блоком

  • Возможность организации системы мониторинга по SNMP

  • Большое количество интерфейсов для сопряжения с внешними сторонними системами

Технические характеристики

  • Максимальное удаление абонентских устройств от коммутатора - 3000 м.

  • Полоса пропускания звукового сигнала: 20-16 000Гц

  • Удаленное питание абонентских устройств

  • Самодиагностика оборудования

  • Напряжение питания - 48В DC

  • Класс защиты - IP20

  • Занимаемое место в шкафу - 3U

Преимущества

  • эффективное шумоподавление

  • самодиагностика и индикация состояния абонентов

  • модульное исполнение

  • легкое наращивание

  • высокая надежность
